交换机是如何交换的

作者:admin 浏览量:170 来源:本站 时间:2022-04-22 08:56:24

信息摘要:

交换机(Switch)意为'开关'是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。交换机通过以下三种方式进行交换 :1) 直通式:直通方式的以太网交换机可以理解为在各

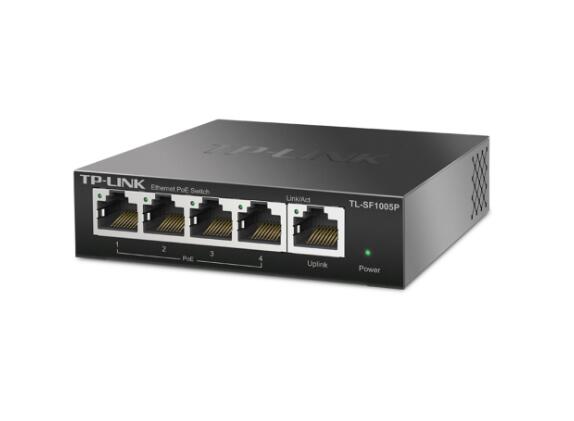

  交换机(Switch)意为'开关'是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。

  交换机通过以下三种方式进行交换 :

  1) 直通式:

  直通方式的以太网交换机可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。它在输入端口检测到一个数据包时,检查该包的包头,获取包的目的地址,启动内部的动态查找表转换成相应的输出端口,在输入与输出交叉处接通,把数据包直通到相应的端口,实现交换功能。由于不需要存储,延迟非常小、交换非常快,这是它的优点。它的缺点是,因为数据包内容并没有被以太网交换机保存下来,所以无法检查所传送的数据包是否有误,不能提供错误检测能力。由于没有缓存,不能将具有不同速率的输入/输出端口直接接通,而且容易丢包。


  2)存储转发:

  存储转发方式是计算机网络领域应用最为广泛的方式。它把输入端口的数据包先存储起来,然后进行CRC(循环冗余码校验)检查,在对错误包处理后才取出数据包的目的地址,通过查找表转换成输出端口送出包。正因如此,存储转发方式在数据处理时延时大,这是它的不足,但是它可以对进入交换机的数据包进行错误检测,有效地改善网络性能。尤其重要的是它可以支持不同速度的端口间的转换,保持高速端口与低速端口间的协同工作。

  3) 碎片隔离:

  这是介于前两者之间的一种解决方案。它检查数据包的长度是否够64个字节,如果小于64字节,说明是假包,则丢弃该包;如果大于64字节,则发送该包。这种方式也不提供数据校验。它的数据处理速度比存储转发方式快,但比直通式慢。

  端口交换

  端口交换技术最早出现在插槽式的集线器中,这类集线器的背板通常划分有多条以太网段(每条网段为一个广播域),不用网桥或路由连接,网络之间是互不相通的。以太主模块插入后通常被分配到某个背板的网段上,端口交换用于将以太模块的端口在背板的多个网段之间进行分配、平衡。根据支持的程度,端口交换还可细分为:

  ·模块交换:将整个模块进行网段迁移。

  ·端口组交换:通常模块上的端口被划分为若干组,每组端口允许进行网段迁移。

  ·端口级交换:支持每个端口在不同网段之间进行迁移。这种交换技术是基于OSI第一层上完成的,具有灵活性和负载平衡能力等优点。如果配置得当,那么还可以在一定程度进行容错,但没有改变共享传输介质的特点,自而未能称之为真正的交换。

  帧交换

  帧交换是应用最广的局域网交换技术,它通过对传统传输媒介进行微分段,提供并行传送的机制,以减小冲突域,获得高的带宽。一般来讲每个公司的产品的实现技术均会有差异,但对网络帧的处理方式一般有以下几种:

  直通交换:提供线速处理能力,交换机只读出网络帧的前14个字节,便将网络帧传送到相应的端口上。

  存储转发:通过对网络帧的读取进行验错和控制。

  前一种方法的交换速度非常快,但缺乏对网络帧进行更高级的控制,缺乏智能性和安全性,同时也无法支持具有不同速率的端口的交换。因此,各厂商把后一种技术作为重点。

  有的厂商甚至对网络帧进行分解,将帧分解成固定大小的信元,该信元处理极易用硬件实现,处理速度快,同时能够完成高级控制功能(如美国MADGE公司的LET集线器)如优先级控制。[2]

  信元交换

  ATM技术采用固定长度53个字节的信元交换。由于长度固定,因而便于用硬件实现。ATM采用专用的非差别连接,并行运行,可以通过一个交换机同时建立多个节点,但并不会影响每个节点之间的通信能力。ATM还容许在源节点和目标、节点建立多个虚拟链接,以保障足够的带宽和容错能力。ATM采用了统计时分电路进行复用,因而能大大提高通道的利用率。ATM的带宽可以达到25M、155M、622M甚至数Gb的传输能力。但随着万兆以太网的出现,曾经代表网络和通讯技术发展的未来方向的ATM技术,开始逐渐失去存在的意义。
